Instalacja alarmowa w budowanym domu – jak ją zaplanować?

Instalację alarmową najlepiej zaplanować przed tynkowaniem, gdy przewody można ukryć w ścianach bez kucia i kosztownych przeróbek. W nowym domu najczęściej opłaca się przygotować system przewodowy albo hybrydowy, poprowadzić okablowanie w topologii gwiazdy i zostawić możliwość rozbudowy w przyszłości.

Dlaczego alarm warto zaplanować już podczas budowy?

Stan surowy lub etap przed tynkami daje dostęp do niemal każdego miejsca, w którym później znajdą się czujki, manipulatory, sygnalizatory i centrala. Dzięki temu można wykonać trwałą instalację przewodową, zamiast po wykończeniu domu stosować wyłącznie urządzenia bezprzewodowe albo kuć ściany.

Planowanie na początku budowy pozwala też rozłożyć wydatki. Najpierw można zamówić projekt, przewody, centralę, obudowę, akumulator i elementy potrzebne do ochrony budowy. Pozostałe czujki oraz urządzenia końcowe da się zamontować pod koniec prac, gdy wiadomo już, jak będzie użytkowany dom.

System Sygnalizacji Włamania i Napadu (SSWiN) może zabezpieczać budynek jeszcze w trakcie inwestycji. Trzeba jednak zaprojektować go jako docelową instalację, a nie tymczasowy zestaw, który po kilku latach okaże się zbyt mały dla całego domu.

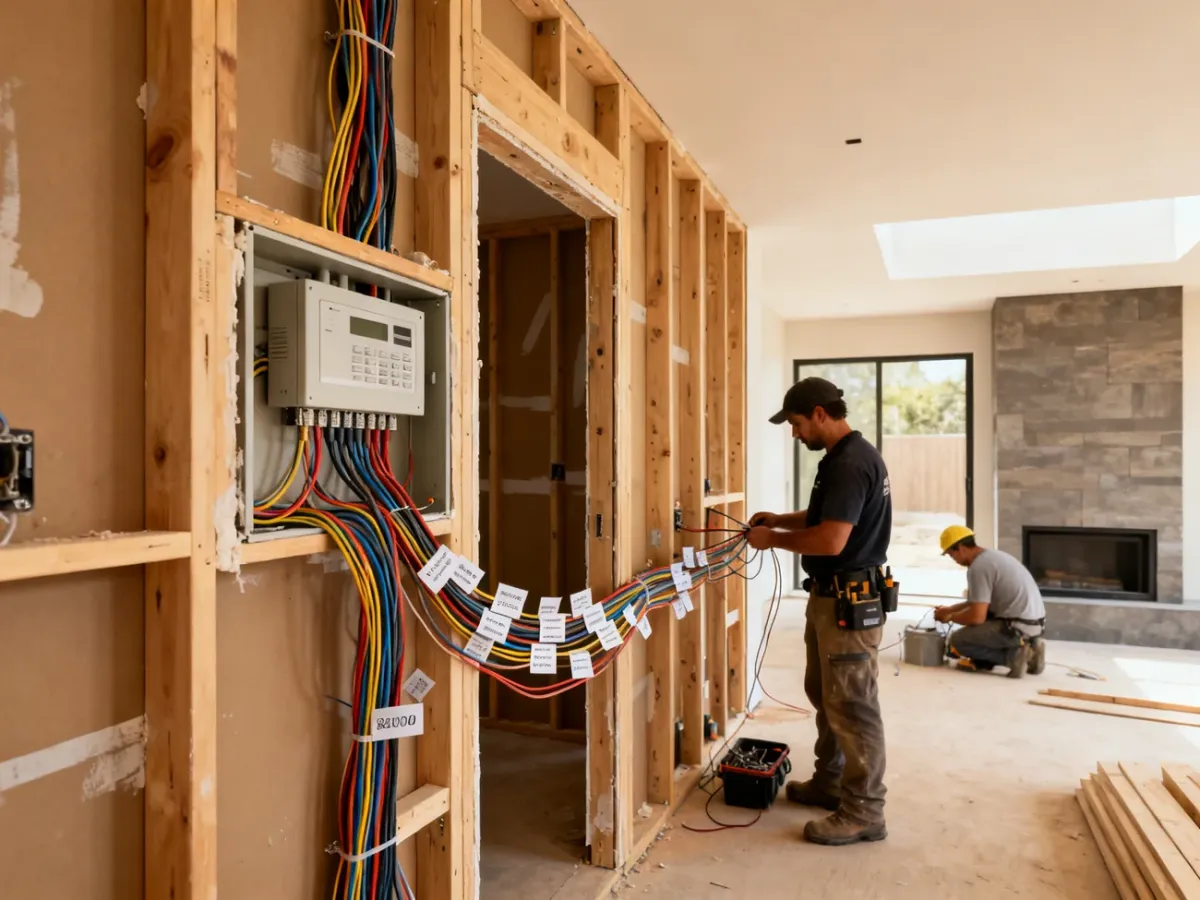

Instalator prowadzący przewody systemu alarmowego w domu przed tynkowaniem

Jak zaplanować instalację alarmową krok po kroku?

Najlepszy efekt daje połączenie projektu domu, analizy zagrożeń i konsultacji z instalatorem. Kolejność prac może wyglądać następująco:

Przeanalizuj projekt budynku – zaznacz drzwi, okna, przeszklenia tarasowe, garaż, kotłownię, piwnicę i pomieszczenia, w których mogą wystąpić szczególne zagrożenia.
Określ sposób użytkowania domu – ustal, czy alarm ma działać tylko podczas nieobecności, czy także w trybie nocnym, gdy mieszkańcy pozostają na piętrze, a parter jest chroniony.
Skonsultuj rozwiązanie z instalatorem – specjalista dobierze centralę, liczbę stref, typy czujek, miejsce montażu oraz sposób powiadamiania.
Przygotuj projekt instalacji – na rzucie domu powinny znaleźć się trasy przewodów, centrala, manipulatory, sygnalizatory, czujki i zapasowe punkty do przyszłej rozbudowy.
Rozprowadź przewody przed tynkami – każdy kabel trzeba opisać i zabezpieczyć przed uszkodzeniem przez kolejne ekipy budowlane.
Zamontuj urządzenia po zakończeniu prac mokrych – czujki i manipulatory powinny trafić na miejsce, gdy ograniczone jest ryzyko zapylenia, zabrudzenia i przypadkowego uszkodzenia.
Skonfiguruj i przetestuj system – instalator powinien ustawić strefy, użytkowników, powiadomienia, reakcje alarmowe oraz sprawdzić każde wejście i wyjście centrali.

Przed rozpoczęciem prowadzenia kabli inwestor powinien potwierdzić kilka spraw:

Projekt instalacji jest dopasowany do aktualnego rzutu domu.
Instalator został wybrany i uzgodnił zakres prac z elektrykiem.
Przewody mają opisane trasy oraz punkty zakończenia.
Centrala ma przewidziane zasilanie awaryjne.
System można później rozszerzyć o dodatkowe czujki, automatykę lub monitoring.

System przewodowy, bezprzewodowy czy hybrydowy?

Wybór technologii zależy przede wszystkim od etapu budowy, wielkości domu i planowanej rozbudowy. W nowym budynku przygotowanie przewodów zwykle przemawia za systemem przewodowym lub hybrydowym. Bezprzewodowy wariant jest wygodny po wykończeniu wnętrz, ale wymaga kontroli baterii i dobrej jakości komunikacji radiowej.

Cecha	Przewodowy	Bezprzewodowy	Hybrydowy
Niezawodność	Wysoka odporność na zakłócenia radiowe, brak baterii w czujkach przewodowych	Zależy od zasięgu i warunków transmisji, wymaga kontroli baterii	Przewodowe połączenie najważniejszych urządzeń, bezprzewodowe punkty uzupełniające
Koszt instalacji	Wyższy na etapie budowy, ale zwykle niższy w późniejszym utrzymaniu	Niższy przy gotowych wnętrzach, lecz dochodzą baterie i ich wymiana	Średni, zależny od proporcji obu technologii
Elastyczność rozbudowy	Wymaga zaplanowanych przewodów lub dodatkowych modułów	Łatwa zmiana położenia urządzeń, jeśli pozwala na to zasięg	Łączy rezerwę przewodową z możliwością dodawania urządzeń radiowych
Wymagania kablowe	Wymaga tras od urządzeń do centrali	Nie wymaga prowadzenia przewodów sygnałowych do czujek	Przewody prowadzi się do urządzeń krytycznych i miejsc, w których radio może działać słabiej

System hybrydowy często jest rozsądnym kompromisem. W nowym domu można przewodowo połączyć centralę, manipulatory, sygnalizatory i najważniejsze czujki, a później dodać bezprzewodowe urządzenia w miejscach trudnych do okablowania. Takie rozwiązanie zwiększa elastyczność bez rezygnacji z zalet instalacji przewodowej.

Jak wykonać okablowanie alarmu?

Topologia gwiazdy

Najbardziej użyteczny układ w domu jednorodzinnym to topologia gwiazdy. Oznacza ona, że każdy czujnik, manipulator i sygnalizator ma własny przewód prowadzony do centrali. Nie należy traktować instalacji alarmowej jak prostego łańcucha prowadzonego od jednego urządzenia do kolejnego.

Topologia gwiazdy ułatwia diagnozowanie awarii, rozbudowę i niezależne zarządzanie wejściami centrali. Jeżeli jeden przewód zostanie uszkodzony, problem dotyczy konkretnego urządzenia, a nie całej gałęzi. Warto zostawić zapas przewodu przy centrali oraz przy punktach końcowych, aby późniejsze podłączenie nie wymagało przedłużania kabla.

Odległość od przewodów elektrycznych

Przewody alarmowe należy prowadzić oddzielnie od przewodów instalacji 230 V. Przyjmij co najmniej 20 cm odstępu, a tam, gdzie układ budynku na to pozwala, większą separację, często wskazywaną w praktyce jako około 40 cm. Nie prowadź obu instalacji w jednym korycie ani wspólnej rurze. Krzyżowanie tras powinno być ograniczone, a jeśli jest konieczne, lepiej wykonać je pod kątem zbliżonym do prostego.

Ostateczny sposób prowadzenia kabli powinien uwzględniać dokumentację użytych urządzeń i uzgodnienia między elektrykiem a instalatorem SSWiN. Przewody warto prowadzić w miejscach zabezpieczonych przed przypadkowym przewierceniem, zalaniem i uszkodzeniem przez tynkarzy. Po ułożeniu należy wykonać dokumentację zdjęciową oraz oznaczyć oba końce każdego przewodu.

Centrala i zasilanie awaryjne

Centrala powinna znaleźć się wewnątrz budynku, w miejscu niedostępnym dla osoby postronnej, suchym i niezagrożonym przegrzewaniem. Nie warto umieszczać jej w widocznym miejscu przy wejściu. Jednocześnie instalator musi mieć do niej dostęp serwisowy.

Już na etapie budowy trzeba zaplanować zasilanie sieciowe oraz akumulator podtrzymujący pracę systemu podczas awarii prądu. Centrala, sygnalizatory i komunikator powinny być dobrane tak, aby zasilacz oraz akumulator odpowiadały rzeczywistemu obciążeniu. System powinien również sygnalizować awarię zasilania i niski poziom energii zapasowej.

Warto przewidzieć wolne przewody lub dodatkowe punkty dla przyszłej automatyki. Alarm może współpracować z oświetleniem, roletami, monitoringiem czy systemem powiadamiania. Taką integrację trzeba jednak zaplanować przed zakupem urządzeń, aby zachować kompatybilność.

Z jakich elementów składa się system?

Dobór urządzeń powinien wynikać z projektu, a nie z przypadkowego kompletowania najtańszych elementów. Podstawowy system obejmuje:

Centrala alarmowa – przetwarza sygnały, zarządza strefami, zapisuje zdarzenia i uruchamia reakcje alarmowe.
Manipulatory – pozwalają uzbrajać i rozbrajać system, sprawdzać jego stan oraz obsługiwać poszczególne strefy.
Czujki PIR – wykrywają zmianę promieniowania cieplnego w polu widzenia, dlatego najlepiej reagują na ruch przecinający ich strefę detekcji.
Czujki dualne PIR+MW – łączą detekcję podczerwieni i mikrofal, co może ograniczyć liczbę fałszywych alarmów w trudnych warunkach, na przykład przy kominku.
Kontaktrony i czujki stłuczenia szyby – chronią otwory oraz przeszklenia, uzupełniając czujki ruchu.
Sygnalizatory – wewnętrzne i zewnętrzne informują o alarmie dźwiękiem oraz światłem, a ich położenie powinno utrudniać sabotaż.

Czujek PIR nie należy kierować bezpośrednio na źródła ciepła, nawiewy ani duże przeszklenia narażone na gwałtowne zmiany temperatury. W pomieszczeniach o trudnych warunkach można rozważyć czujki dualne. Ich dobór i orientację powinien określić instalator, ponieważ sama zmiana typu urządzenia nie naprawi błędnego miejsca montażu.

Na co uważać podczas instalacji?

Największe problemy wynikają zwykle nie z braku urządzeń, lecz z błędów projektowych i montażowych. Przed tynkowaniem sprawdź szczególnie:

Nie pomijaj akumulatora i kontroli zasilania awaryjnego, ponieważ przerwa w dostawie prądu nie powinna wyłączać ochrony.
Nie prowadź przewodów alarmowych razem z przewodami 230 V, ponieważ takie ułożenie może zwiększać ryzyko zakłóceń.
Nie ustawiaj czujek bez analizy pola detekcji, źródeł ciepła, nawiewów i kierunku ruchu domowników.
Nie kupuj centrali bez zapasu wejść i możliwości rozbudowy, jeśli dom będzie wyposażany w kolejne strefy lub automatykę.
Nie kończ prac na fizycznym podłączeniu urządzeń, ponieważ system wymaga konfiguracji, testów i sprawdzenia reakcji na awarie.

Projektowanie stref, dobór czujek, konfigurację powiadomień i testy końcowe najlepiej powierzyć instalatorowi, który zna dokumentację urządzeń. Norma EN 50131 może być punktem odniesienia przy określaniu wymaganego poziomu zabezpieczenia, zwłaszcza gdy warunki ubezpieczenia wymagają konkretnego stopnia ochrony.

Najważniejszą decyzję trzeba podjąć przed tynkowaniem: przygotować pełny, opisany projekt i rozprowadzić przewody w topologii gwiazdy. Dzięki temu późniejszy montaż czujek będzie prostszy, a system zachowa możliwość rozbudowy o kolejne strefy, powiadomienia i integrację z domem inteligentnym.
