Jak przygotować grunt pod fundamenty?

Przygotowanie gruntu pod fundamenty zaczyna się od badań geotechnicznych, a kończy na kontroli zagęszczenia i osuszeniu wykopu. Trzeba usunąć humus, ocenić nośność gruntu, wymienić słabe warstwy oraz układać podbudowę warstwami nie grubszymi niż 20 cm. Dla wielu podbudów przyjmuje się wskaźnik zagęszczenia IS ≥ 0,97 według Proctora, ale ostateczne wymagania wynikają z projektu i dokumentacji geotechnicznej.

Dlaczego grunt decyduje o trwałości fundamentów?

Fundament przekazuje obciążenia budynku na podłoże, dlatego jego bezpieczeństwo zależy nie tylko od betonu i zbrojenia. Jeżeli grunt jest niejednorodny, zbyt wilgotny albo słabo zagęszczony, konstrukcja może nierównomiernie osiąść. Skutkiem bywają pęknięcia ścian, deformacje posadzki, problemy z poziomami i zawilgocenie.

Niepotwierdzone ogólne statystyki dotyczące odsetka awarii nie powinny zastępować oceny konkretnej działki. Pewne jest natomiast, że koszt badań i kontroli podłoża jest niewielki w porównaniu z naprawą fundamentów. Ceny badań geotechnicznych podawane w materiałach dla typowego domu mieszczą się zwykle w przedziale 2000–6000 zł, podczas gdy naprawa wadliwego posadowienia może kosztować dziesiątki tysięcy złotych.

Czy badania geotechniczne są konieczne?

Takie badania są podstawą prawidłowego zaprojektowania posadowienia. Pozwalają określić rodzaj i układ warstw gruntu, jego parametry, poziom wód gruntowych oraz warunki, które mogą wymagać wymiany gruntu, odwodnienia albo zmiany rozwiązania fundamentowego. Nie warto zastępować ich obserwacją sąsiednich działek, ponieważ lokalne warunki mogą zmieniać się nawet na niewielkim obszarze.

Dokumentacja geotechniczna powinna wskazywać między innymi profil geologiczny, poziom wód gruntowych i zalecenia dotyczące posadowienia. Jeżeli w wykopie pojawi się grunt inny niż opisany w dokumentacji, prace należy wstrzymać i skonsultować sytuację z geotechnikiem lub konstruktorem.

Ceny zależą od regionu, liczby odwiertów, dostępu do działki i zakresu opracowania. Badania zwykle trwają od kilku do kilkunastu dni, dlatego trzeba zlecić je przed rozpoczęciem robót ziemnych.

Jak wytyczyć teren i wykonać wykop?

Ustal obrys i poziom odniesienia

Położenie budynku wyznacza geodeta na podstawie projektu. Należy sprawdzić narożniki, odległości od granic działki oraz przekątne obrysu. Równe przekątne w prostokątnym rzucie są jednym z podstawowych sposobów kontroli kąta prostego.

Na działce trzeba zachować stały punkt odniesienia „0”, z którego wykonawcy będą odczytywać wysokości podczas kolejnych etapów. Nie powinien znajdować się na elemencie, który może zostać przesunięty lub usunięty. Szerokość wykopu musi wynikać z projektu i technologii wykonania. Zapas roboczy zależy między innymi od tego, czy fundament będzie wykonywany w szalunku, czy bez niego, a także od konieczności wejścia pracowników i ustawienia sprzętu.

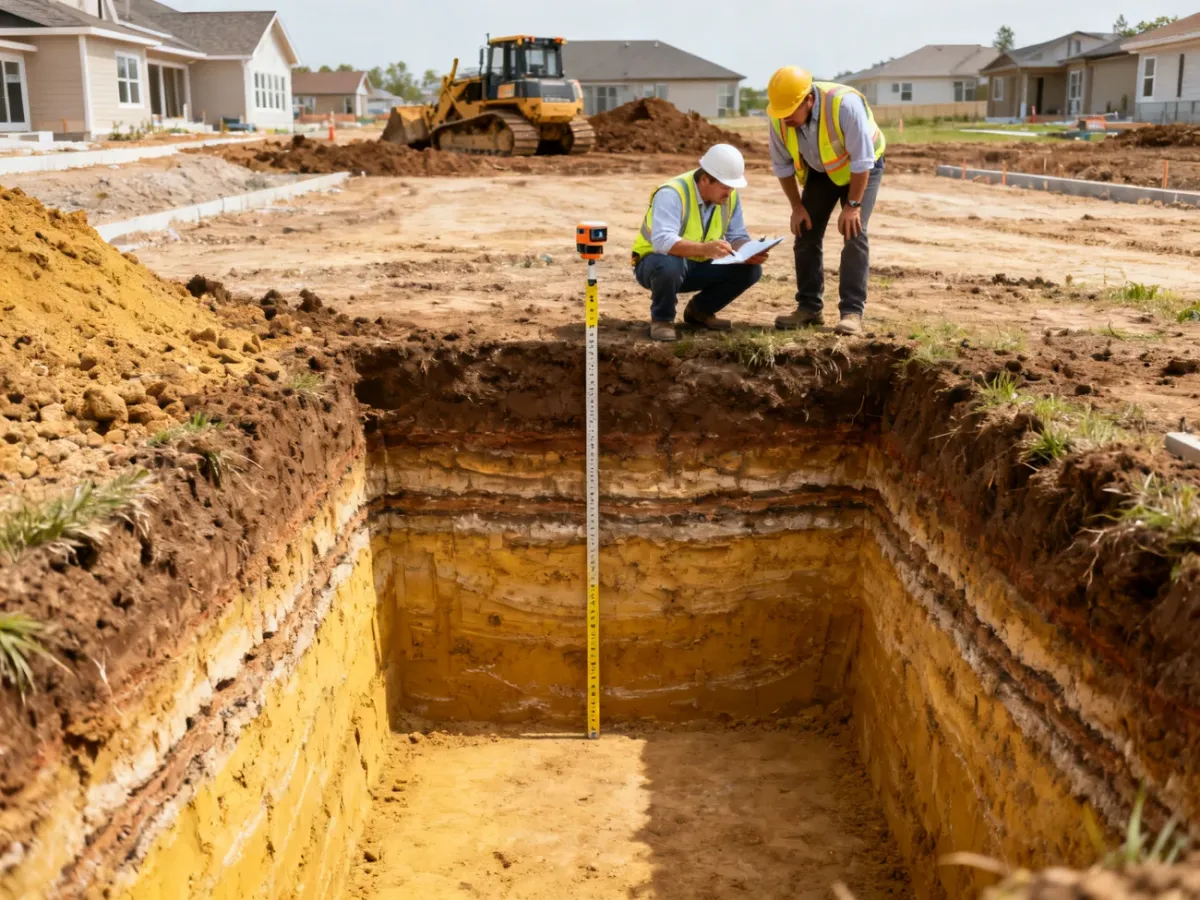

Usuń humus, ale nie narusz gruntu nośnego

Humus to warstwa ziemi zawierająca substancje organiczne i resztki roślin. Zwykle ma około 20–40 cm, choć na działkach niejednorodnych może być znacznie grubsza. Jego nośność jest niska, a procesy rozkładu i zatrzymywanie wody sprzyjają osiadaniu. Nie wolno pozostawiać go pod fundamentem ani mieszać z kruszywem przeznaczonym na podbudowę.

Humus zdejmuje się przed wykonaniem właściwego wykopu, najlepiej sprzętem z łyżką gładką. Można go odłożyć w miejscu, w którym później posłuży do urządzenia terenu. Po usunięciu warstwy organicznej dno wykopu należy oczyścić i ocenić zgodnie z dokumentacją geotechniczną.

Przy ustalaniu głębokości trzeba uwzględnić wszystkie projektowane warstwy, a nie tylko grubość ławy lub płyty. Dotyczy to wymiany gruntu, podbudowy, warstwy wyrównującej i elementów przewidzianych w projekcie. Zbyt płytki wykop może pozostawić słabe podłoże, a zbyt głęboki może zwiększyć ilość robót i doprowadzić do kontaktu z wodą gruntową.

Kiedy trzeba wymienić grunt?

Decyzję o wymianie podejmuje się na podstawie badań, projektu i oględzin dna wykopu. Nie należy samodzielnie zakładać, że każdą glinę można zastąpić piaskiem. Znaczenie ma rodzaj gruntu, jego wilgotność, głębokość zalegania, obciążenie budynku i poziom wód gruntowych.

Wymiana jest szczególnie prawdopodobna, gdy w strefie posadowienia występują:

• torfy, namuły lub inne grunty organiczne
• grunt rozluźniony, naruszony albo przemieszany z humusem
• warstwy o wyraźnie słabej nośności lub dużej ściśliwości
• grunt stale nawodniony, którego nie można skutecznie zagęścić
• warunki wskazane wprost w dokumentacji geotechnicznej lub projekcie

Słaby materiał usuwa się do poziomu gruntu nośnego, a następnie zastępuje piaskiem średnim lub grubym, żwirem, pospółką albo kruszywem łamanym. Piasek pylasty i przypadkowy gruz budowlany nie są właściwym zamiennikiem. Materiał trzeba dobierać do projektu, ponieważ sama nazwa kruszywa nie gwarantuje wymaganych parametrów.

1. Usuń słaby grunt do głębokości określonej przez projektanta lub geotechnika.
2. Oczyść i wyrównaj podłoże, nie mieszając go z materiałem zasypowym.
3. Rozłóż materiał zastępczy warstwą o grubości najwyżej 15–20 cm przed zagęszczeniem.
4. Zagęść całą warstwę i sprawdź jej stan przed ułożeniem kolejnej.
5. Powtarzaj układanie i zagęszczanie aż do uzyskania projektowanego poziomu.

Jak poprawnie zagęścić podbudowę?

Podbudowa rozkłada obciążenia, wyrównuje podłoże i może ograniczać podciąganie kapilarne, ale tylko wtedy, gdy ma właściwy skład i została zagęszczona w całej objętości. Zbyt gruba warstwa zagęszczarki utwardzi głównie powierzchnię, pozostawiając luźny materiał pod spodem.

W wielu rozwiązaniach przyjmuje się IS ≥ 0,97 według Proctora Standard. Jest to parametr kontrolny, a nie efekt samego przejechania maszyną po kruszywie. Wymagany wskaźnik, moduł odkształcenia i dopuszczalne odchyłki powinny wynikać z projektu. Przy ważnych lub trudnych warunkach warto zlecić pomiar płytą VSS albo inną metodą wskazaną przez specjalistę.

Ubijak wibracyjny dobiera się do rodzaju materiału i wielkości obszaru. Kruszywo powinno mieć wilgotność pozwalającą na skuteczne zagęszczenie. Zbyt suchy materiał może się nie związać, a zbyt mokry zaczyna się rozjeżdżać i traci stabilność.

Brak śladów butów jest tylko orientacyjną obserwacją. Głębokie odciski, ugięcia pod człowiekiem, koleiny po maszynie albo wypływająca woda oznaczają, że prace trzeba zatrzymać i ustalić przyczynę. Nie wolno uznawać powierzchni za gotową wyłącznie dlatego, że stała się twarda na wierzchu.

Jak zarządzać wodą w wykopie?

Nie wolno betonować na mokrym, rozmiękczonym lub wypłukiwanym podłożu. Woda może zmienić parametry gruntu, rozluźnić dno i uniemożliwić prawidłowe zagęszczenie kruszywa. Po opadach wykop trzeba osłonić, a po napływie wód sprawdzić, czy nie doszło do uplastycznienia podłoża.

Przy niewielkim napływie można zastosować rów odwadniający prowadzący do studzienki zbiorczej i pompę. Wysoki poziom wód gruntowych może wymagać stałego odpompowywania, drenażu albo systemu igłofiltrów. Takie rozwiązanie powinien zaprojektować i nadzorować specjalista, ponieważ zbyt intensywne pompowanie może wpływać na grunty wokół wykopu.

Jeśli podłoże jest mokre, należy odczekać do jego osuszenia albo wymienić rozmiękczoną warstwę zgodnie z decyzją geotechnika. Pośpiech przy tym etapie zwykle przenosi problem pod fundament, gdzie jego usunięcie jest znacznie trudniejsze.

Co sprawdzić przed wykonaniem fundamentu?

Przed rozpoczęciem kolejnych robót wykonaj końcową kontrolę podłoża:

• Głębokość wykopu jest zgodna z projektem i sprawdzona w kilku punktach.
• Dno jest równe, stabilne i pozbawione humusu oraz rozluźnionego gruntu.
• Cała zaprojektowana wymiana gruntu została wykonana warstwami.
• Każda warstwa podbudowy została zagęszczona, a wymagany wskaźnik IS został potwierdzony, jeśli przewidziano kontrolę pomiarową.
• Powierzchnia ma właściwy poziom, równość i ewentualny spadek przewidziany w projekcie.
• W wykopie nie ma stojącej wody, błota ani śladów uplastycznienia podłoża.
• Punkt odniesienia „0” nadal jest dostępny i zgodny z dokumentacją.

Jeżeli grunt różni się od opisanego w badaniach, do wykopu napływa woda albo zagęszczarka pozostawia głębokie ślady, prace należy przerwać. O dalszym postępowaniu powinien zdecydować geotechnik, projektant lub kierownik budowy, a nie przypadkowa ocena wykonawcy.
