Jak zaplanować instalację wodno-kanalizacyjną w domu?

Planowanie instalacji wodno-kanalizacyjnej trzeba rozpocząć przed budową ścian i posadzek. Najpierw ustala się sposób podłączenia domu do sieci, następnie projektuje instalację wewnętrzną, dobiera materiały i dopiero wtedy prowadzi rury. Błędy wykryte po tynkowaniu lub wykonaniu wylewek są kosztowne, dlatego projekt, zgodność z dokumentacją i próby szczelności mają większe znaczenie niż szybki montaż.

Formalności i przyłącza

Sieć wodociągowa lub kanalizacyjna jest infrastrukturą zbiorową zarządzaną przez lokalnego operatora. Przyłącze to odcinek, który łączy tę sieć z działką albo budynkiem. Z kolei instalacja wewnętrzna rozprowadza wodę i odbiera ścieki już w domu. Rozróżnienie jest istotne, ponieważ za warunki podłączenia i odbiór przyłącza odpowiada gestor sieci, a za zaprojektowanie i wykonanie instalacji wewnętrznej odpowiada inwestor wraz z projektantem i wykonawcą.

Przyłącze wodociągowe lub kanalizacyjne może wymagać odrębnych uzgodnień, projektu i odbioru. Procedura zależy od lokalnego przedsiębiorstwa wodociągowo-kanalizacyjnego, rodzaju robót oraz przebiegu trasy, zwłaszcza gdy przewód przechodzi przez drogę albo działkę należącą do innej osoby.

Typowa kolejność formalności wygląda następująco:

1. Sprawdź dostępność sieci – ustal, czy działka może zostać podłączona do wodociągu i kanalizacji, czy potrzebne będzie własne ujęcie wody albo indywidualny sposób odprowadzania ścieków.
2. Złóż wniosek o warunki techniczne – dołącz dokument potwierdzający prawo do dysponowania nieruchomością, szkic sytuacyjny i informacje o planowanym zapotrzebowaniu na wodę.
3. Zleć projekt przyłącza – dokumentację powinien przygotować projektant z właściwymi uprawnieniami. Projekt określa między innymi trasę, średnice, materiały, rzędne i sposób podłączenia.
4. Uzgodnij dokumentację – sprawdź wymagania gestora sieci, zarządcy drogi oraz właścicieli działek, przez które może przebiegać przyłącze.
5. Ustal tryb realizacji robót – w zależności od zakresu prac może być wymagane zgłoszenie albo pozwolenie na budowę.
6. Wykonaj przyłącze i pomiary – po ułożeniu przewodów przeprowadza się próby, odbiór techniczny oraz geodezyjną inwentaryzację powykonawczą.

Nie należy rozpoczynać robót wyłącznie na podstawie ustnych ustaleń z wykonawcą. Warunki techniczne i zaakceptowany projekt ograniczają ryzyko zmiany trasy, średnicy albo sposobu podłączenia już po rozpoczęciu prac.

Projektowanie układu wewnętrznego

Projekt instalacji wod-kan powinien powstać indywidualnie dla konkretnego budynku. Obejmuje rozmieszczenie punktów poboru, pionów kanalizacyjnych, przewodów poziomych, zaworów, rozdzielaczy, podgrzewacza, filtrów oraz urządzeń wymagających odpływu, takich jak kocioł kondensacyjny czy klimatyzacja.

Najprostsza zasada projektowa brzmi: pomieszczenia mokre powinny znajdować się możliwie blisko siebie. Kuchnia sąsiadująca z łazienką ogranicza długość przewodów, liczbę pionów i ilość kształtek. Krótsze podejścia do ciepłej wody oznaczają też mniejsze straty ciepła i krótsze oczekiwanie na ciepłą wodę przy punkcie poboru.

Już na tym etapie zaznacz wszystkie urządzenia, które mogą pojawić się w przyszłości: dodatkową umywalkę, bidet, zmiękczacz, lodówkę z kostkarką, odpływ w garażu, kran ogrodowy czy pralkę w pomieszczeniu gospodarczym. Trudniej i drożej jest doprowadzić przewód po wykończeniu ścian niż przygotować zaślepione podejście podczas budowy.

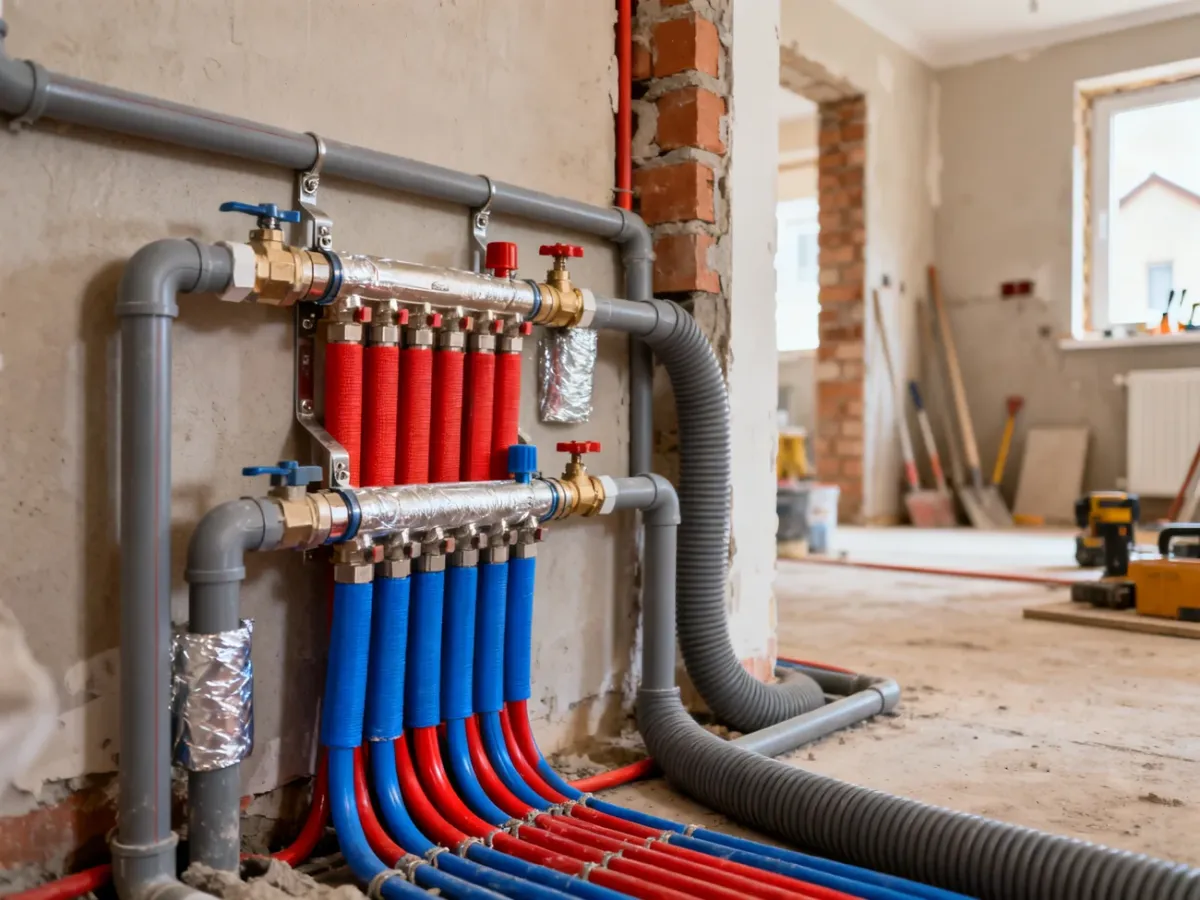

Instalację można prowadzić pod posadzką, w ścianach albo natynkowo. Przewody podposadzkowe układa się zwykle po wykonaniu fundamentów, przed wylaniem warstw podłogowych. Rozprowadzenie w ścianach i stropach wykonuje się najczęściej na etapie stanu surowego zamkniętego. Sposób prowadzenia musi uwzględniać konstrukcję budynku, izolację, dostęp do połączeń oraz możliwość późniejszej kontroli.

Dobór materiałów i technologii

Nie istnieje jeden materiał najlepszy dla każdego domu. Decyzję należy powiązać z temperaturą i jakością wody, sposobem prowadzenia rur, liczbą połączeń, dostępnością narzędzi oraz doświadczeniem wykonawcy. W instalacjach wodnych stosuje się między innymi PP-R, PEX i miedź. Stal ocynkowana jest obecnie wybierana rzadziej niż systemy tworzywowe.

PP-R tworzy po zgrzaniu jednolite połączenia, a jego zaletą jest odporność na korozję. PEX ułatwia prowadzenie długich odcinków w systemie rozdzielaczowym, ponieważ ogranicza liczbę połączeń ukrytych w posadzce. Miedź ma dobre parametry mechaniczne i cieplne, lecz trzeba sprawdzić zgodność materiału z jakością wody oraz innymi elementami instalacji. Woda o niekorzystnym składzie może przyspieszać korozję, a niewłaściwe zestawienie metali może powodować korozję elektrochemiczną.

W kosztorysie uwzględnij nie tylko rury. Znaczenie mają kształtki, uchwyty, izolacja, zawory, rozdzielacze, filtry, przejścia przez przegrody i robocizna. Według dostarczonych danych montaż przez fachowca może kosztować około 300–600 zł za punkt instalacyjny, ale całkowity koszt zależy od wielkości domu, liczby punktów, standardu wyposażenia i warunków na działce.

Podejścia wod-kan – techniczne wytyczne

Wysokość podejścia mierzy się zwykle od poziomu gotowej posadzki, a nie od surowego stropu. Poniższe wartości są orientacyjne. Ostateczne położenie należy dopasować do konkretnego modelu urządzenia, stelaża, syfonu i projektu. Szczególnie przed wykonaniem baterii podtynkowej trzeba znać wytyczne producenta.

W kanalizacji trzeba zachować spadki umożliwiające odpływ grawitacyjny. Nie wolno dobierać średnicy wyłącznie na oko, ponieważ zbyt mała może sprzyjać zatorom, a nieprzemyślana trasa utrudni odpowietrzanie i czyszczenie. Poziome odcinki powinny być prowadzone tak, aby nie kolidowały z konstrukcją budynku, wentylacją ani innymi instalacjami.

Woda zimna i ciepła powinna mieć zawory odcinające w miejscach, do których można się dostać bez demontażu zabudowy. Przewody ciepłej wody izoluje się zgodnie z wymaganiami systemu i warunkami prowadzenia. Izolacja ogranicza straty ciepła, a w nieogrzewanych strefach zmniejsza ryzyko zamarznięcia przewodów.

Przy podejściach stosuje się dwa podstawowe rozwiązania. Rozprowadzenie ścienne ułatwia późniejsze podłączenie urządzeń, natomiast prowadzenie podposadzkowe pozwala ograniczyć bruzdy w ścianach, lecz wymaga dokładnego oznaczenia tras przed wykonaniem wylewek. Połączenia ukryte powinny być ograniczone do minimum i wykonane zgodnie z systemem producenta.

Zmiany lokatorskie i nowoczesne rozwiązania

Zmiany dotyczące instalacji trzeba zgłaszać przed wykonaniem przewodów, a nie dopiero podczas wykańczania domu. Dotyczy to między innymi baterii podtynkowych, odpływu liniowego, bidetu, wolnostojącej wanny czy lodówki wymagającej stałego zasilania wodą. Odpływ liniowy potrzebuje właściwie ukształtowanej posadzki i spadku, dlatego jego późniejsze dodanie może oznaczać ingerencję w warstwy podłogi.

W ogrodzie warto przewidzieć osobny przewód zakończony mrozoodpornym zaworem czerpalnym. Powinien mieć zawór odcinający od strony budynku oraz możliwość opróżnienia na zimę. Jeśli zużycie wody do podlewania będzie duże, można przeanalizować montaż podlicznika. Zasady jego stosowania i rozliczania zależą od lokalnego przedsiębiorstwa wodociągowego, dlatego trzeba sprawdzić je przed wykonaniem instalacji.

W miejscu wejścia instalacji do domu można zaplanować filtr, regulator ciśnienia i zawór zwrotny antyskażeniowy. Ten ostatni ogranicza ryzyko cofnięcia się wody z instalacji wewnętrznej do sieci. Przydatne są również osobne zawory dla łazienek, kuchni, ogrodu i pomieszczeń gospodarczych. Ułatwiają serwis bez odcinania wody w całym budynku.

Oszczędność wody zależy nie tylko od armatury. Pomagają w niej krótkie trasy ciepłej wody, prawidłowa izolacja przewodów, kontrola ciśnienia, brak nieszczelności i możliwość odcięcia poszczególnych stref. Przed zamówieniem systemu sprawdź, czy urządzenia rzeczywiście wymagają doprowadzenia ciepłej wody. Wiele pralek i zmywarek podgrzewa wodę samodzielnie.

Odbiór i próby szczelności

Instalacji nie powinno się zakrywać przed sprawdzeniem. Próby ciśnieniowe instalacji wodnej oraz kontrola kanalizacji muszą odbyć się na etapie, gdy połączenia i trasy są jeszcze widoczne. Zakres oraz sposób badania powinny wynikać z projektu, zastosowanego systemu i instrukcji producenta.

Przed tynkowaniem i wykonaniem wylewek sprawdź następujące elementy:

• Wykonano próbę ciśnieniową instalacji wodnej, a jej wynik zapisano w protokole.
• Sprawdzono szczelność połączeń, zaworów, rozdzielaczy i przejść przez przegrody.
• Zachowano spadki przewodów kanalizacyjnych i zapewniono ich grawitacyjny odpływ.
• Średnice oraz lokalizacja podejść są zgodne z projektem i wymaganiami urządzeń.
• Odpływy zabezpieczono korkami, aby ograniczyć wydostawanie się zapachów z kanalizacji.
• Przewody są zamocowane, zaizolowane i nie kolidują z konstrukcją, wentylacją ani elektryką.
• Wykonawca przekazał protokoły prób, rysunki zmian i dokumentację powykonawczą.

Pozytywny wynik próby nie zastępuje kontroli zgodności z projektem. Jeżeli wykonawca zmienił przebieg pionu, średnicę albo lokalizację podejścia, zmianę należy nanieść w dokumentacji. Komplet protokołów i dokumentacja powykonawcza mogą być potrzebne przy odbiorze budynku, serwisie albo późniejszej modernizacji.

Najbezpieczniejszy schemat działania jest prosty: najpierw warunki przyłączenia i projekt z uprawnieniami, potem rozmieszczenie punktów oraz wybór technologii, następnie montaż zgodny z dokumentacją, próby przed zakryciem rur i dopiero na końcu tynki, wylewki oraz armatura. Taka kolejność ogranicza ryzyko przeróbek i pozwala szybko ustalić, kto odpowiada za ewentualny błąd.
