Jak zaplanować klimatyzację w nowym domu?

Najlepszy moment na zaplanowanie klimatyzacji przypada przed tynkowaniem, gdy ściany i stropy są jeszcze dostępne. Wtedy można skoordynować trasy rur chłodniczych, przewodów elektrycznych i odpływów skroplin, ukryć je w przegrodach oraz ograniczyć kosztowne przeróbki.

Dlaczego klimatyzację planuje się przed tynkami?

Klimatyzacja w nowym domu nie jest wyłącznie wyborem urządzenia. To układ kilku współpracujących elementów: jednostek wewnętrznych i zewnętrznych, rur miedzianych, zasilania, przewodu sterowniczego oraz odpływu skroplin. Ich położenie trzeba uzgodnić z elektrykiem, hydraulikiem, wykonawcą wentylacji i osobą odpowiedzialną za aranżację wnętrz.

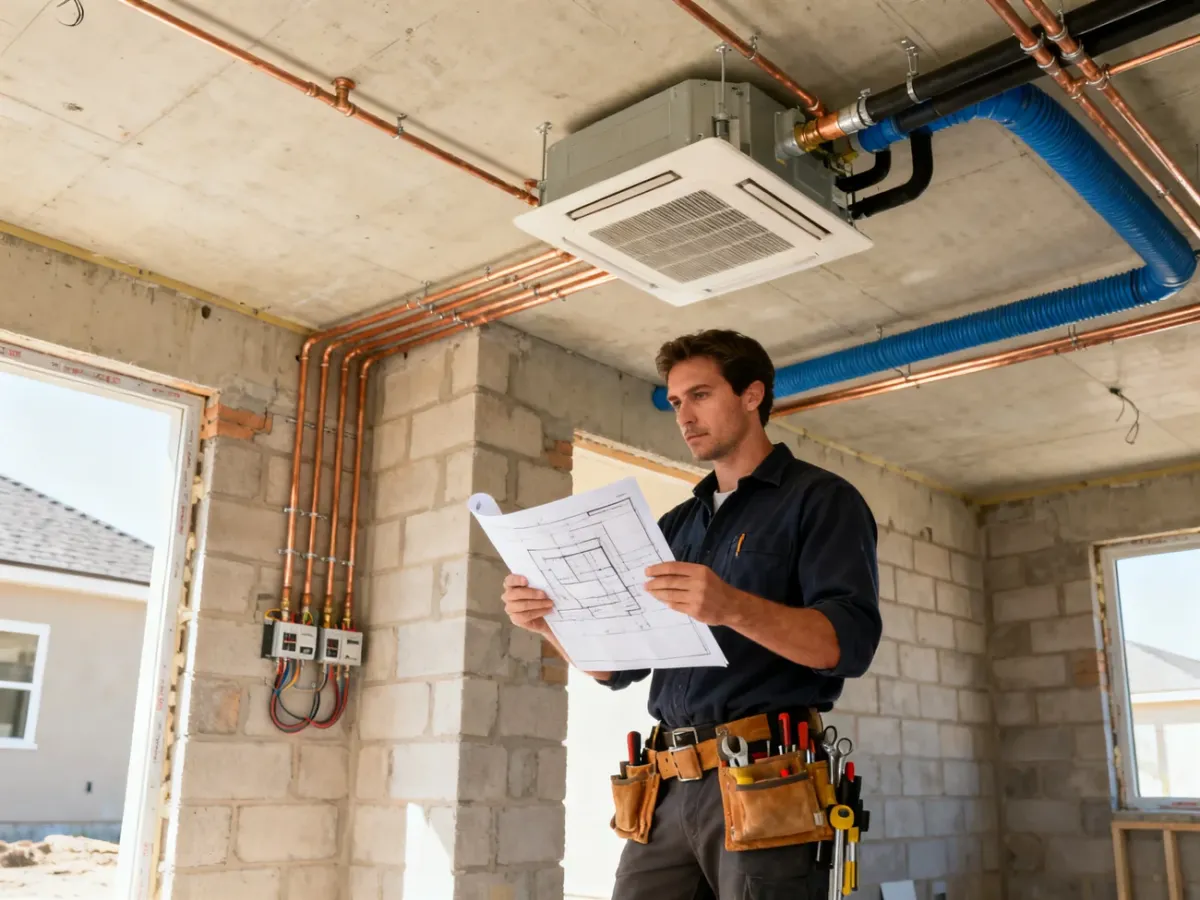

Etap przed tynkami, nazywany często etapem zero, pozwala poprowadzić instalację w bruzdach, peszlach, suficie podwieszanym albo warstwach zabudowy. Po wykończeniu domu pozostają wtedy tylko wyprowadzenia w zaplanowanych miejscach. Bez takiego przygotowania instalator może być zmuszony do zastosowania natynkowych korytek, kucia gotowych ścian lub prowadzenia rur trasą kolidującą z meblami i innymi instalacjami.

Już przy projekcie ustal, które pomieszczenia będą chłodzone, gdzie znajdą się łóżka, sofy i biurka oraz w którym miejscu można bezpiecznie zamontować jednostkę zewnętrzną. Trzeba też uwzględnić przeszklenia, nasłonecznienie, wysokość pomieszczeń i planowaną rekuperację.

Jak dobrać moc i typ systemu?

Wstępny dobór mocy można oprzeć na wartości około 50–100 W na każdy metr kwadratowy. Dolna część zakresu dotyczy pomieszczeń o typowej wysokości, dobrej izolacji i umiarkowanych zyskach ciepła. Większe przeszklenia od strony południowej lub zachodniej, poddasze i wysoka temperatura w pomieszczeniu przemawiają za dokładniejszym obliczeniem obciążenia chłodniczego.

Tabela daje orientację, a nie gotowy projekt. Wysokie pomieszczenia lepiej oceniać również przez kubaturę. Przy otwartym salonie połączonym z kuchnią nie należy bezrefleksyjnie przenosić mocy dobranej tylko do powierzchni jednej strefy.

System Split łączy jedną jednostkę zewnętrzną z jedną jednostką wewnętrzną. Przy kilku pomieszczeniach można zastosować osobne zestawy Split, co daje niezależność pracy, ale zwiększa liczbę agregatów na elewacji. System Multi-split wykorzystuje jedną jednostkę zewnętrzną dla kilku jednostek wewnętrznych. Ogranicza to liczbę urządzeń na zewnątrz, lecz wymaga dokładnego zaplanowania wielu tras i właściwego bilansowania mocy.

W obu wariantach nie zakładaj, że jedna jednostka ścienna równomiernie schłodzi cały dom. Powietrze nie przepływa skutecznie przez zamknięte drzwi i wąskie przejścia, dlatego najczęściej planuje się osobną jednostkę dla każdego istotnego pomieszczenia.

Jakie wymagania techniczne trzeba przygotować?

Rury chłodnicze i przewody

Dokładne średnice rur zależą od modelu oraz mocy urządzenia, dlatego instalator powinien potwierdzić je przed wykonaniem bruzd. Dla popularnych urządzeń o mocy 2,5 i 3,5 kW często stosuje się parę rur miedzianych 1/4 cala i 3/8 cala. Przy urządzeniach około 5 kW typowy układ to 1/4 cala i 1/2 cala. Rury prowadzi się w izolacji termicznej, bez załamań i z łagodnymi łukami.

Nie warto dobierać rur wyłącznie na podstawie mocy nominalnej. Przy długiej trasie, dużej różnicy wysokości albo systemie Multi-split trzeba sprawdzić ograniczenia konkretnego producenta. Należy też uwzględnić minimalną długość instalacji wymaganą przez dane urządzenie, która w wielu systemach wynosi około 3 metrów.

Zasilanie elektryczne

W typowym przygotowaniu warto przewidzieć osobny obwód z rozdzielnicy do jednostki zewnętrznej. Jako uniwersalne założenie dla wielu domowych urządzeń stosuje się przewód zasilający 3 × 2,5 mm² oraz zabezpieczenie 16 A. Wymagania mogą się zmienić przy większej mocy, długiej trasie lub rozbudowanym układzie Multi, dlatego przekrój i zabezpieczenie powinien zatwierdzić elektryk na podstawie dokumentacji urządzenia.

Między jednostką zewnętrzną a wewnętrzną prowadzi się przewód sterowniczy. W wielu instalacjach domowych przyjmuje on przekrój 5 × 1 mm². Przewód powinien mieć zapas długości, zwykle około 1 metra, aby możliwe było wygodne wykonanie końcowych połączeń. Nie zakładaj jednak, że każdy producent wykorzystuje identyczny układ zacisków.

Końce przewodów najlepiej wyprowadzić w miejscu wskazanym na projekcie, a nie pozostawiać ich przypadkowo w ścianie. Obwód powinien mieć prawidłowe uziemienie i ochronę dobraną przez elektryka. Zasilanie z przypadkowego gniazdka nie jest dobrym rozwiązaniem dla nowej instalacji.

Skropliny i lokalizacja jednostek

Podczas chłodzenia jednostka wewnętrzna odbiera wilgoć z powietrza. Skropliny trzeba odprowadzić rurą o średnicy wewnętrznej co najmniej około 16 mm, zgodnie z projektem instalatora. Najmniej awaryjny jest odpływ grawitacyjny, czyli stały spadek w kierunku odpływu. Jako wartość orientacyjną przyjmuje się 2–3%, ale ostateczna geometria musi uwzględniać konkretną trasę i zalecenia producenta.

Jeżeli odpływ musi iść w górę albo nie da się zachować spadku, stosuje się pompkę skroplin. To rozwiązanie wymaga miejsca serwisowego i uwzględnienia hałasu pompki. Przy włączeniu odpływu do kanalizacji należy zastosować syfon, aby odciąć zapachy i powietrze z instalacji sanitarnej.

Jednostka wewnętrzna powinna mieć swobodny przepływ powietrza i dostęp do filtrów. Zostaw odstęp od sufitu zgodny z instrukcją urządzenia, często wynoszący co najmniej około 10 cm. Nie kieruj nawiewu bezpośrednio na łóżko, sofę, stół ani stanowisko pracy. Jednostkę zewnętrzną umieść stabilnie, z zachowaniem przestrzeni dla przepływu powietrza i późniejszego serwisu, z dala od okien sypialni, jeśli hałas może przeszkadzać domownikom.

Jak zaplanować harmonogram prac na budowie?

Kolejność prac ma znaczenie, ponieważ instalacja chłodnicza pozostaje w ścianach przez wiele lat. Najbezpieczniejszy schemat wygląda następująco:

1. Projekt i lokalizacja – ustal pomieszczenia, moc, typ systemu, miejsca jednostek, trasę do agregatu oraz odpływ skroplin.
2. Prowadzenie instalacji – po potwierdzeniu parametrów urządzeń wykonaj bruzdy i ułóż rury w izolacji, odpływ oraz przewody elektryczne.
3. Próba szczelności i zabezpieczenie – instalator powinien sprawdzić trasę, wykonać próbę szczelności, często z użyciem azotu, a następnie zabezpieczyć końce rur przed wilgocią i uszkodzeniem przez kolejne ekipy.
4. Montaż końcowy – po tynkowaniu, malowaniu i zakończeniu prac brudnych zamontuj jednostki, wykonaj próżnię, podłącz układ i uruchom urządzenia.

Próba szczelności przed tynkowaniem jest szczególnie ważna. Uszkodzenie rury przez późniejsze wiercenie lub prace wykończeniowe może pozostać niewidoczne, a wykrycie problemu dopiero po zabudowaniu ściany oznacza dodatkowe kucie.

Na jakie błędy uważać?

Najczęstsze problemy wynikają z pominięcia jednego elementu instalacji albo z braku koordynacji między ekipami:

• Brak stałego spadku odpływu skroplin powoduje cofanie wody i ryzyko wycieku.
• Brak syfonu przy podłączeniu do kanalizacji może wprowadzać nieprzyjemne zapachy do pomieszczenia.
• Zbyt mały przekrój przewodu albo niewłaściwe zabezpieczenie elektryczne może powodować problemy z bezpieczeństwem i pracą urządzenia.
• Jednostka skierowana na łóżko, sofę lub biurko może wywoływać odczuwalny przeciąg mimo prawidłowej pracy technicznej.
• Brak próby szczelności przed tynkowaniem utrudnia znalezienie uszkodzenia i może wymusić rozkuwanie ścian.

Finalne podłączenie układu chłodniczego, wykonanie próżni i uruchomienie powinien przeprowadzić uprawniony instalator posiadający certyfikat F-gaz. Samodzielne lutowanie, otwieranie układu lub uruchamianie urządzenia bez właściwych narzędzi może doprowadzić do nieszczelności, zawilgocenia instalacji, utraty gwarancji i problemów z legalnością prac.

Najbliższy krok to konsultacja z instalatorem jeszcze przed tynkami. Przekaż mu rzuty pomieszczeń, planowane meble, informacje o przeszkleniach oraz uzgodnienia elektryka. Na tej podstawie można zatwierdzić trasy, średnice rur i odpływ skroplin, a później spokojnie przeprowadzić montaż końcowy.
