Wytyczenie budynku na działce – jak przebiega i kto je wykonuje?
Wytyczenie budynku na działce polega na geodezyjnym przeniesieniu projektu w teren. Uprawniony geodeta wyznacza osie konstrukcyjne, punkty charakterystyczne i reper wysokościowy, a wykonanie prac potwierdza wpisem w dzienniku budowy. Inwestor oraz kierownik budowy muszą wcześniej zapewnić dokumentację, dostęp do działki i materiały potrzebne do przygotowania ław ciesielskich.
Czym jest wytyczenie budynku?
Tyczenie określa dokładne położenie projektowanego budynku względem granic działki, istniejących obiektów i innych elementów zagospodarowania. Geodeta przenosi na grunt informacje z zatwierdzonego projektu, przede wszystkim wymiary, kształt oraz osie konstrukcyjne budynku. Osie wskazują położenie ścian, fundamentów lub innych elementów, zgodnie z ustaleniami przyjętymi w projekcie i z kierownikiem budowy.
Obowiązek geodezyjnego wyznaczenia obiektu wynika z art. 43 Prawa budowlanego. Za zapewnienie wykonania tego obowiązku odpowiada kierownik budowy, a gdy nie został ustanowiony – inwestor. Sam pomiar i oznaczenie punktów wykonuje uprawniony geodeta.
Nie należy mylić tyczenia budynku z wyznaczaniem granic działki. Tyczenie pokazuje, gdzie ma stanąć konkretny obiekt. Wyznaczenie lub wznowienie granic dotyczy całej nieruchomości i wymaga odrębnych czynności geodezyjnych.
Co przygotować przed przyjazdem geodety?
Geodeta powinien otrzymać dokumenty odpowiednio wcześniej, aby mógł przeanalizować projekt, sprawdzić wymiary i przygotować dane do pomiaru. Potrzebne są przede wszystkim:
- projekt zagospodarowania działki lub terenu
- rzut fundamentów albo rzut parteru z wymiarami
- projekt budowlany i informacje o zatwierdzonym usytuowaniu obiektu
- dziennik budowy do dokonania wpisu po zakończeniu prac
Zakres tyczenia najlepiej ustalić przed wizytą z kierownikiem budowy. Przy budynku o skomplikowanej bryle może być potrzebne wyznaczenie większej liczby osi i punktów charakterystycznych niż przy prostym domu o rzucie prostokąta.
Za przygotowanie miejsca i materiałów na ławy ciesielskie odpowiada zwykle inwestor lub wykonawca, zgodnie z ustaleniami z kierownikiem budowy. Na placu budowy powinny znaleźć się:
- drewniane kołki lub słupki o długości dopasowanej do warunków gruntu
- deski do wykonania ław ciesielskich
- gwoździe do oznaczenia osi
- sznurek lub mocna linka do ich odtworzenia
- młotek, łopata i poziomnica potrzebne przy montażu ław

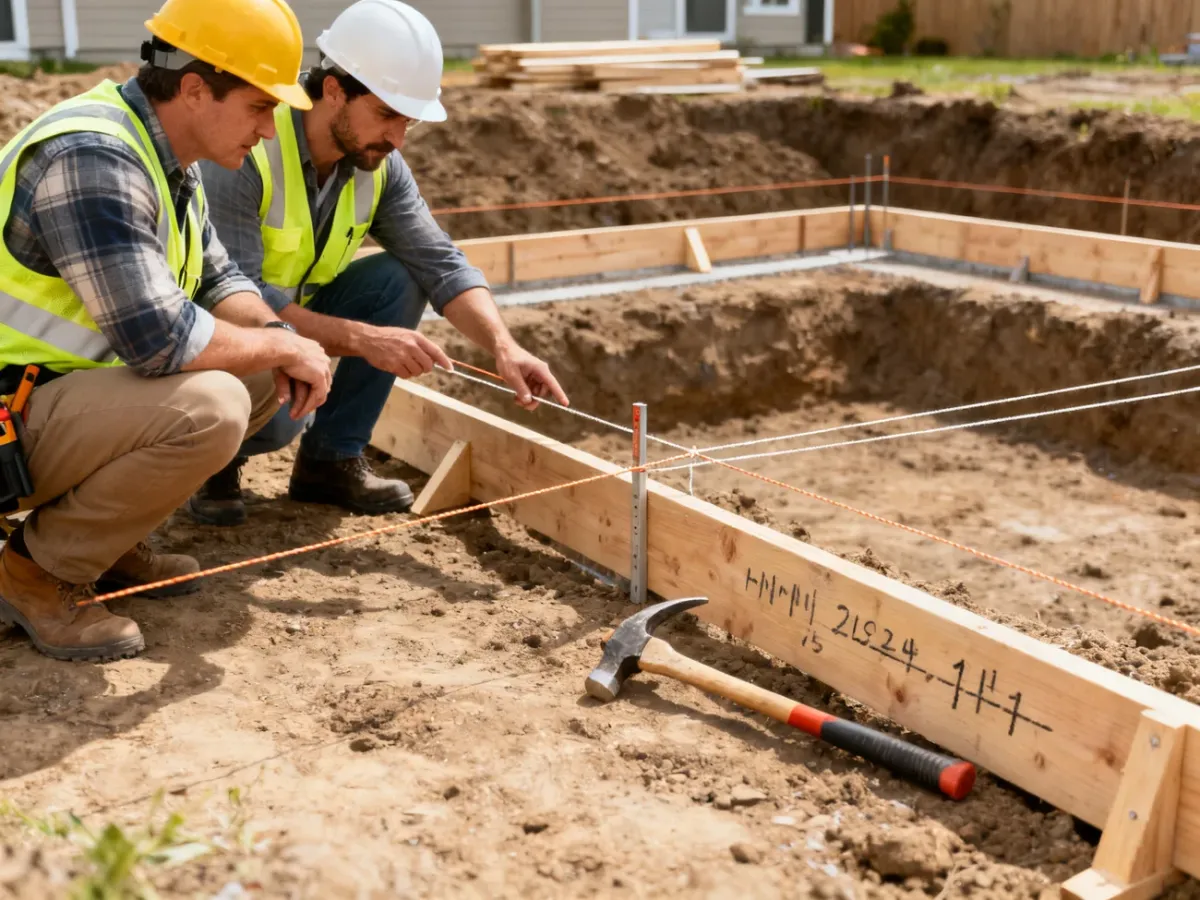

Ławy ciesielskie, nazywane też drutowymi, ustawia się w pewnej odległości od obrysu budynku. Dzięki temu nie zostaną zniszczone podczas wykonywania wykopów. Geodeta oznacza na deskach osie, a wykonawca może później odtworzyć je za pomocą gwoździ i linek.
Jak przebiega wytyczenie budynku na działce?
Prace składają się z przygotowania kameralnego, czyli obliczeń wykonywanych w biurze, oraz pomiarów terenowych. Uproszczony przebieg wygląda następująco:
- Analiza dokumentacji – geodeta sprawdza projekt zagospodarowania terenu, rzuty i wymiary, a także zgodność danych potrzebnych do wyznaczenia obiektu.
- Przygotowanie danych pomiarowych – na podstawie projektu geodeta oblicza położenie osi, narożników i innych punktów, które trzeba przenieść na działkę.
- Wyznaczenie osi i punktów – w terenie oznacza się główne osie konstrukcyjne, punkty charakterystyczne oraz położenie fundamentów.
- Wykonanie ław ciesielskich – deski ustawia się poza obrysem wykopu, a geodeta nanosi na nich osie za pomocą precyzyjnie umieszczonych gwoździ. Z tych oznaczeń wykonawca prowadzi sznurki lub linki.
- Wyznaczenie poziomu – geodeta zakłada reper wysokościowy, czyli stały punkt odniesienia do kontroli poziomu i głębokości robót.
- Dokumentacja i wpis – po zakończeniu czynności geodeta sporządza szkic lub inną dokumentację potwierdzającą tyczenie i dokonuje wpisu w dzienniku budowy.
Geodeta oznacza osie na ławach, natomiast wykonawca przenosi ich przebieg na grunt, na przykład za pomocą pionu i sznurka. Przed rozpoczęciem wykopów kierownik budowy powinien sprawdzić, czy oznaczenia odpowiadają projektowi i czy wszystkie strony budynku mają właściwe wymiary.
Jak ograniczyć ryzyko błędów?
Nie należy traktować oznaczeń jako formalności, której nie trzeba już kontrolować. Pomyłka może dotyczyć wymiaru jednego boku, położenia osi wewnętrznej albo odległości budynku od granicy. Najlepiej sprawdzić tyczenie przed rozpoczęciem wykopów, gdy korekta nie wymaga ingerowania w wykonane fundamenty.
Weryfikację powinien przeprowadzić kierownik budowy, inspektor nadzoru albo inna osoba mająca kompetencje do oceny zgodności robót z projektem. Inwestor może też sprawdzić podstawowe wymiary, ale nie zastępuje to kontroli osoby odpowiedzialnej za prowadzenie budowy.
| Rodzaj błędu | Możliwa przyczyna | Konsekwencje | Sposób weryfikacji |
|---|---|---|---|
| Przesunięcie całego budynku | Błędne odniesienie do granicy lub punktów osnowy | Niezgodna odległość od granicy, problemy formalne, kosztowne poprawki | Pomiar odległości osi lub narożników od granic i obiektów wskazanych w projekcie |
| Błędny wymiar boku | Pomyłka przy odczycie albo przenoszeniu osi na ławy | Nieprawidłowe fundamenty i konieczność ich korekty | Porównanie przekątnych i odległości między osiami z rzutem fundamentów |
| Lustrzane odbicie osi wewnętrznej | Nieprawidłowa interpretacja rzutu | Ława lub ściana nośna trafia w inne miejsce niż przewidziane | Sprawdzenie położenia każdej osi wewnętrznej względem osi głównych |
Wymogi prawne i koszt usługi
Wpis w dzienniku budowy nie jest dodatkiem do pomiaru. Potwierdza wykonanie geodezyjnego wyznaczenia obiektu i powinien zostać dokonany po zakończeniu prac. Brak wpisu może utrudnić wykazanie prawidłowego przebiegu budowy oraz skompletowanie dokumentacji na późniejszych etapach.
Koszt wytyczenia zależy od regionu, wielkości i kształtu budynku, liczby osi, liczby reperów oraz zakresu dokumentacji. Proste budynki zwykle wymagają mniejszego nakładu niż obiekty o nieregularnej bryle lub wielu osiach. Podawane na rynku kwoty mają charakter orientacyjny, dlatego cenę trzeba ustalić bezpośrednio z geodetą po przekazaniu projektu.
Jeżeli rozbieżność zostanie wykryta dopiero po wykonaniu fundamentów albo części budynku, poprawki mogą wymagać zmian technicznych i formalnych. W skrajnym przypadku usytuowanie niezgodne z zatwierdzonym projektem może prowadzić do poważnych konsekwencji, włącznie z nakazem rozbiórki części obiektu.
Co sprawdzić w dniu tyczenia?
Przed rozpoczęciem pomiarów sprawdź, czy na działce są przygotowane najważniejsze elementy i osoby:
- Dokumenty są przekazane geodecie, a dziennik budowy znajduje się na miejscu.
- Kołki, deski, gwoździe i sznurek są dostępne do wykonania ław ciesielskich.
- Na budowie jest kierownik budowy lub osoba odpowiedzialna za koordynację prac.
- Z geodetą ustalono, które osie, narożniki i punkty wysokościowe mają zostać wyznaczone.
- Po tyczeniu kierownik budowy sprawdził wymiary, przekątne i odległości od granic przed rozpoczęciem wykopów.
- Geodeta wykonał wpis w dzienniku budowy i przekazał szkic lub dokumentację tyczenia.
Najbezpieczniej traktować wytyczenie budynku jako wspólne zadanie geodety, kierownika budowy i wykonawcy. Geodeta odpowiada za prawidłowe wyznaczenie punktów, kierownik zapewnia organizację i kontrolę procesu, a wykonawca musi właściwie przygotować i zabezpieczyć oznaczenia do czasu wykonania fundamentów.
Artykuł ma charakter informacyjny. W przypadku rozbieżności między dokumentacją, stanem działki i oznaczeniami w terenie należy wstrzymać roboty i skonsultować się z uprawnionym geodetą oraz kierownikiem budowy.
